引言：很多读者朋友第一次接触有机硅，都会被这一串名字绕晕：硅胶、硅油、硅树脂、乃至硅烷偶联剂，听起来像四种完全不同的材料。再加上 DMC、硅橡胶、聚硅氧烷 这些词，一不小心就会越看越乱。其实，问题没有那么复杂。
如果只记一句话，可以先记这个：
硅油、硅橡胶、硅树脂都属于“有机硅材料家族”；它们的共同语言是 Si-O-Si 硅氧烷骨架，只是分子结构、交联程度和最终形态不同。
一、有机硅聚合物
有机硅聚合物是指主链由Si-O键或Si-N键、Si-B键等组成的有机高分子，它是有机高分子化合物的一个重要分支，其中又以Si-O键构成主链结构的聚合物最为成熟，并取得了广泛的应用。此类聚合物称为聚有机硅氧烷、聚硅氧烷、有机硅或聚硅醚。按产品应用分类主要有硅油、硅橡胶和硅树脂三大类。
1、聚硅氧烷的合成

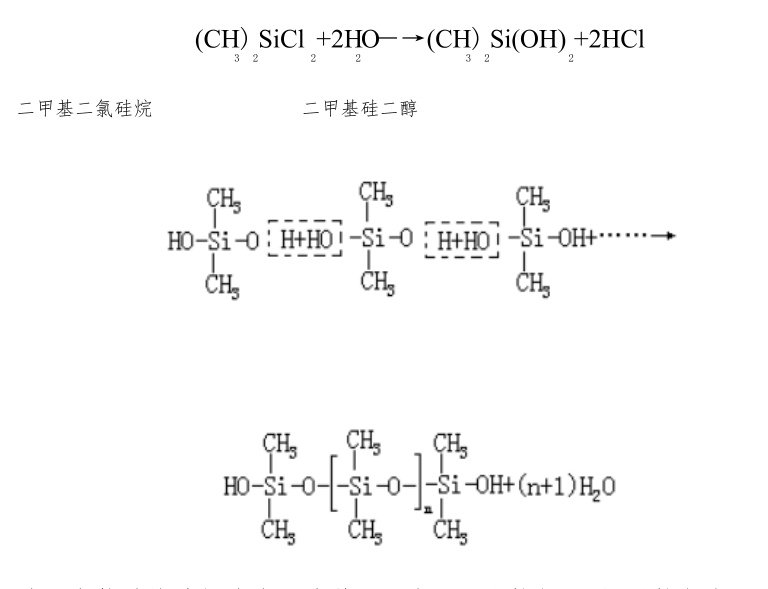

合成聚硅氧烷的原料是硅烷(SiH)的衍生物。例如，当用二甲基氯硅烷[(CH3)2SiCl2]作单体，经与水反应（水解）、缩聚后可得链型的相对分子质量较高的聚硅氧烷，即（有机）硅橡胶。反应如下：
缩聚产物硅橡胶组成中取代基-R(如-CH3)数与Si原子数之比R/Si=2。

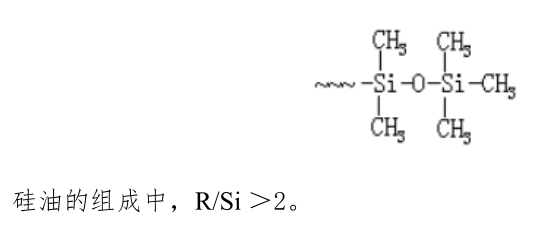

若用单体(CH3)2SiCl2和(CH3)Si3C1混和后与水反应（水解）、缩聚，此时产物中的一元硅醇限制了分子链的增长，因而，生成相对分子质量较低（几百至几千之间)的油状聚合物，即（有机）硅油。例如：

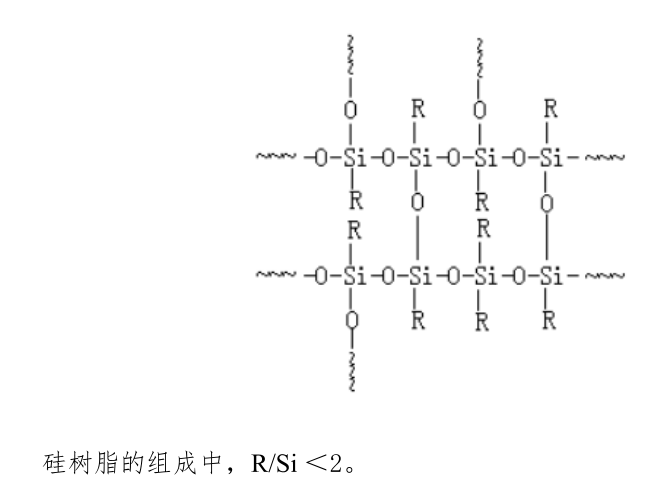

若用单体(CH3)2SiCl2和CH3SiC13混和后与水反应（水解）、缩聚，则最终得到体型结构的聚合物，即（有机）硅树脂。例如：
通过对原料的组成和配比的改变，可调节R/Si值，以得到不同性质的硅树脂。随R/Si值增大，树脂固化后的韧性增高，硬度减小。例如，通常清漆用硅树脂的R/Si=1.4~1.6,而制备塑料用硅树脂的R/Si=1.1~1.3。
2、聚硅氧烷的结构和性能
与一般碳链或杂链高分子化合物相比，聚硅氧烷也具有长链结构和链节旋转带来的高弹性和可塑性等特征，而由Si-O键（键能大）构成的主链结构，则使其还具有比一般高分子化合物更好的热稳定性和突出的耐老化性能，经紫外线、臭氧、水等作用数年后影响仍十分微小。但聚硅氧烷的热稳定性还受有机取代基-R(如-CH3、一C6H5)性质的限制。一般认为其耐热程度为：
苯基系：>200℃
甲基系：200℃
乙基系：140℃
丙基系：120℃
乙烯基系：一般耐热程度略高于甲基系
聚硅氧烷由于主链四周排列着非极性的烃基，以及其分子链节结构的对称性而具有优异的疏水性与电绝缘性。水珠在其表面不能润湿而只能滚落。它作为良好的防水剂，可用于织物表面防水处理，或砖瓦、混凝土等材料的防潮。聚硅氧烷的电绝缘性能适合于较宽的温度范围和交变频率范围。特别是在受电弧和电火花作用时，一般有机高分子化合物常发生碳化，导致电绝缘性能下降，甚至完全丧失。而聚硅氧烷即使其有机基团受电弧作用被裂解，但表面剩下类似SiO2的Si-O结构仍具有良好的电绝缘性能。
聚硅氧烷中的Si-0键的极性较大，一般有利于显示出较强的分子链之间的作用力，但由于主链周围的有机取代基（如-CH3)的屏蔽，使实际显示的分子链之间的作用力较弱。因此，温度改变对其性质产生的影响也就不明显了。例如，硅油最大的特点是其粘度受温度的影响小，可以在-70~300℃之间保持流动，这是任何有机油类都比不上的。一般若温度从38℃降至-18℃时，矿物油的粘度要增加约110倍，而硅油的粘度只增加约2.5倍。此外，低的分子链之间的作用力使硅油有较低的凝固点(-80~-50℃)，使硅橡胶有较低的玻璃化温度(Tg=-125℃)，
从而显示了较好的耐低温性能。但是，弱的分子链之间的作用力也导致硅橡胶、硅树脂的机械强度不高。若分子链中引入极性基团，则可提高机械强度。例如,用氯代苯基取代有机硅树脂分子链中的苯基，则由此制得的层压制品的刚性可明显提高。
此外，聚硅氧烷一般具有较好的抗酸、碱（除浓酸和浓碱外）和耐溶剂的性能，尤其是一些聚硅氧烷具有无毒害、生理惰性（对人体组织的反应极小，植入人体后不会引起排斥反应)的特点，因而可用于医疗和移植外科中。
二、硅烷、硅氧烷、硅树脂，到底是什么关系？点解
硅烷常被写成偶联剂、附着力促进剂或交联剂；硅氧烷可能出现在流平剂、消泡剂、防水剂和改性树脂里；硅树脂则更多作为耐高温涂料、耐候面漆和绝缘材料的成膜物。
它们都含有硅元素，但不是同一类材料。简单地说，硅烷通常是小分子，可以直接参与界面反应，也可以作为合成原料；硅氧烷指以 Si-O-Si 为特征结构的化合物及其骨架；硅树脂则是在硅氧烷骨架基础上形成的支化或三维网络型材料。
1、硅烷：分子小，反应位置多
最简单的硅烷是SiH₄。一般来说，在涂料、胶黏剂、复合材料和表面处理行业里，“硅烷”通常是有机硅烷，尤其是带有可水解基团或有机反应基团的功能硅烷。
一类常见结构可以写成 R-Si(OR′)₃。其中，Si-OR′ 一端遇水后能够水解生成硅醇 Si-OH，随后与无机基材表面的羟基反应，或者彼此缩合形成 Si-O-Si 键；另一端的 R 可以带氨基、环氧基、乙烯基、巯基等有机官能团，与树脂或有机聚合物发生反应或相互作用。
这也是硅烷偶联剂经常被形容为“分子桥”（偶联剂）的原因。它的一端靠近金属氧化层、玻璃、二氧化硅、矿物填料等无机表面，另一端进入环氧、丙烯酸、聚氨酯或其他有机体系，从而改善界面结合。
不过，硅烷并非加得越多越好。水解速度、缩合速度和最终效果会受到 pH、含水量、溶剂、温度、催化剂及加入顺序影响。水解不足，硅烷难以充分反应；缩合过快，又可能在进入基材或到达界面之前先形成低聚物，带来浑浊、胶化或储存稳定性下降。
2、硅氧烷：先是一种键，再是一大类材料
硅氧烷最核心的结构是 Si-O-Si。在常见的有机硅材料中，硅原子和氧原子交替连接，构成硅氧烷链段或骨架。它可以很短，例如只有少量硅氧烷单元的低聚物；也可以形成长链聚硅氧烷；还可以继续支化、交联，组成更复杂的网络。
硅氧烷，可能指低分子或低聚物，可能指线性聚硅氧烷，也可能泛指含硅氧烷结构的改性物。
分子结构不同，硅氧烷材料的状态和作用也会相差很大。以二官能单元为主的线性结构更容易形成柔软、可流动的聚合物，硅油和许多有机硅助剂就属于这一方向；支化程度提高后，材料会从流动的低聚物逐渐走向更高粘度、更高硬度和更强的成膜能力。
3、硅树脂：硅氧烷网络形成的成膜材料
硅树脂同样以 Si-O-Si 为主骨架，但它的结构通常具有较高支化度，并在固化后形成三维网络。
有机硅材料常用 M、D、T、Q 四类结构单元描述硅原子通过氧原子继续连接的数量。M、D、T、Q 分别对应一官能、二官能、三官能和四官能结构单元。D 单元更容易构成线性链，T 和 Q 单元会提高支化及网络化程度。硅树脂通常含有较多 T 单元，有些体系还会引入 Q 单元，因此更容易建立三维网络。
这种结构解释了硅树脂为什么通常比硅油更硬，也更适合作为涂层成膜物。将硅树脂描以三维硅氧烷键为主体、固化后形成硬质膜的材料，其典型性能包括耐热、耐候、电绝缘和憎水。
硅树脂也不是单一品种。侧基是甲基还是苯基，硅醇或烷氧基含量有多少，分子量和支化度如何，采用脱水缩合、湿气固化还是加成固化，都会改变树脂的粘度、反应速度、硬度、柔韧性和使用温度。
4、三者之间，存在一条常见的反应路径
硅烷、硅氧烷和硅树脂之间最常见的联系，可以用一条反应路径理解：
可水解硅烷接触水后生成硅醇，硅醇继续缩合形成 Si-O-Si 键；随着缩合反应推进，体系可能从小分子变成硅氧烷低聚物，再形成支化程度更高的聚合物或三维网络。反应同时会释放水或醇等小分子，具体取决于参与缩合的基团。
以烷氧基硅烷为例，反应可以简化为：
Si-OR + H₂O → Si-OH + ROH
Si-OH + HO-Si → Si-O-Si + H₂O
这条路径解释的是一种常见反应关系，并不意味着所有硅烷都会依次变成某一种硅氧烷，再变成硅树脂。
结语
硅烷、硅氧烷和硅树脂之间确实存在化学联系，描述的却是不同层级。
硅烷更像反应起点和界面工具；硅氧烷是 Si-O-Si 结构及其化合物家族；硅树脂则把这种骨架组织成能够固化成膜的支化或三维网络。
